Kicad 회로도 그리기
이번 시간에는 회로도 그리기를 해보자.
라이브러리 그리기를 해보면 어느정도 감이 잡힐 것이다.

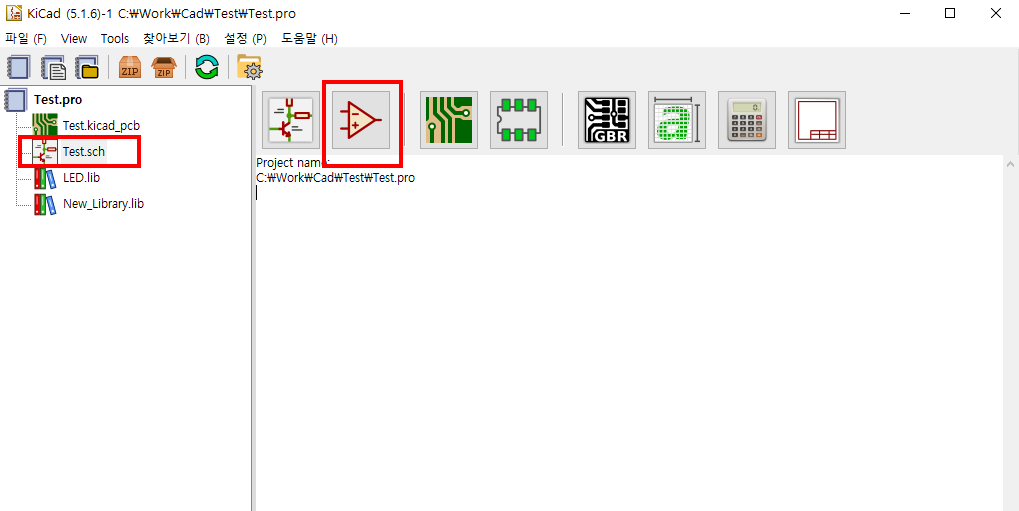

적색으로 표시된 부분중 아무거나 클릭하면 된디ㅏ.
그러면
이런 화면이 뜬다.
전시간에 그렸던 LED 를 불러와 아무곳이나 배치해 보자.
표시된 곳을 클릭 하거나 단축키를 사용해도 된다.
단축키는 시프트+A 키다.
그러면 어쩌구 저쩌구 하면서 뭔가 읽어 들일것이다.
내비두자.

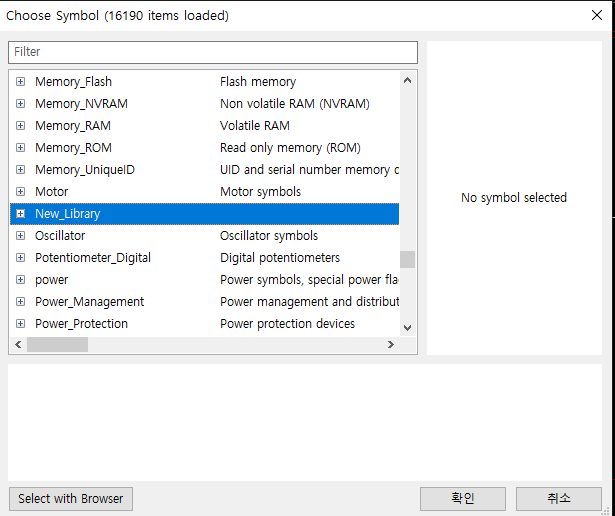

전시간에 작성한 뉴 라이브러리 가 보이는가.
뉴 라이브러리를 더블클릭 하거나 왼쪽에 조그만한 + 키를 클릭 해도 된다.
그러면
이런 화면이 나타 난다. LED 를 더블클릭 해보자.
그러면 LED 심볼이 마우스 커서를 따라 움직이는데 적당한 곳에 클릭을 해서 배치를 하고
회전이 필요하면 키보드 'R'을 눌러 원하는 회전을 시키면 된다.
일단 배치를 시켰고 양전원과 음전원이 필요하다.
위쪽과 동일하게 심볼을 불러온다. (단축키 시프트+'A')
만들었던 뉴 라이브러리 아래쪽에 파워라는게 있다.
클릭해 보자.
각종 양전원 표시가 나온다.
난 5V 를 쓸꺼야 하면 해당 전압에 맞춰 쓰면 되고(강제적 사항은 아닌데 - 회로도를 열었을때 몇볼트의 전원을 사용했는지 바로 확인을 할수 있으므로- 전압을 맞춰 두면 좋다) 하고 싶은대로 하자.
일단 LED 와 5V의 양전원 그리고 GNDD 라는 심볼을 배치 시켰다.
심볼 모양은 회로도 라이브러리 그리는 곳에서 수정 하면 된다.
이제 전기적으로 연결을 해줘야 한다.
추가적으로 PCB 설계를 할때 저렇게 만 하면 될까??
PCB에 들어오는 부분과 나가는 부분이 필요하다.
그래야 5V를 인가했을때 LED가 켜질거 아닌다.
보통은 LED 에 저항을 추가로 두는게 맞는데.. 그냥 생략 했다.
일단 입력/출력 (그러니까 5V 의 단자와 GNDD 의 단자가 필요하다)
추가 적으로 배치해 보자.
PAD 라는 심볼을 만들어서 추가 하였다.
이제 전기적으로 연결을 해보자.
적색으로 표시된 부분을 클릭하던지 아니면 단축키 ('W') 을 누르자.
그러면 마우스 아이콘이 연필? 볼펜? 모양으로 변경이 된다.
마우스클릭 으로 연결해 보자.
두개의 그림중 아무거나 선택해서 그리면 된다.
내가 즐겨 쓰는 방법은 오른쪽 그림이니 오른쪽으로 진행 하겠다.
U? 가 보이는가?
번호를 줘야 한다. 하나씩 ?를 더블클릭해서 수정해도 되고
표시된 부분을 클릭해도 된다.
한두개야 하나씩 수정한다고 하지만 심볼이 많으면 구찮은 일이다.
그냥 표시된 부분을 클릭하자.

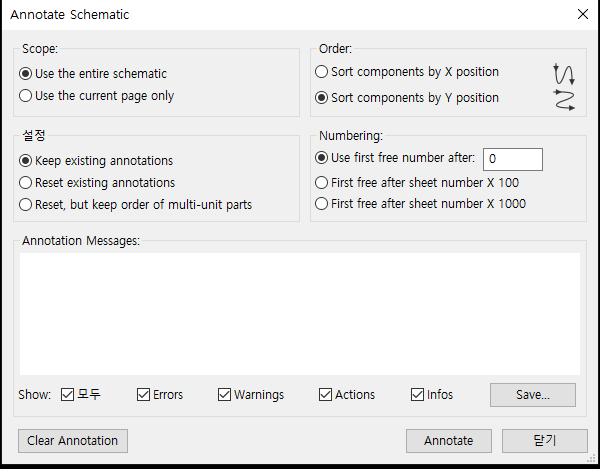

번호가 입력될 방향 등을 설정 하는 화면 인데
나는 그냥 다른건 건들이지 않고 좌에서 우로 입력되는 부분만 선택 한뒤 Annotate 를 누른다.
그러면
완료가 됐다는 메시지가 떴다.
이게 끝이 아니라.
전기적 연결에 오류가 없는지도 확인을 해야 하니
무당벌레 처럼 생긴 아이콘을 눌러보자.
표시된 부분을 클릭하면
이런게 뜬다. 그냥 Run!!!!
오류가 떴다.
뭐가 문제 일까..
다른 툴 들은 모르겠는데..
나는 이 문제를 아래 그림과 같이 추가 해서 오류들을 없애버렸다.
다른 분들은 어떻게 하는지 나는 모른다. 들은 적이 없으니까.
심볼 그룹중 파워 라는 부분에서 잘 찾아 보면
이런게 있다.
이걸 이용해 보자.
자.. 무당벌레를 눌러보자.
마커 삭제를 누른뒤 (다시 확인해야 하니까) Run을 누른다.
에러 메시지가 없어졌다.
이제 남은건 PCB 라이브러리를 그리는 일이다.
PCB 쪽은 다음 시간에..
추가 사항 : 전기적인 연결을 하다 보면 잘못 연결 할떄가 많이 생기는데 키보드의 Del 키를 누르면 된다.
마우스 커서를 잘못 연결한 선에 대고 Del 을 누르면 없어지고
회로도를 그리다 보면 그리드가 맞지 않아서 배선(연결)이 않될때가 있는데..
그 이유는 회로도 라이브러리를 그리고 저장할때 그리드를 맞춰서 저장을 하고 해당 그리그 수치에 맞게
회로도 그리드를 변경해 줘야 한다.
몇번 해보다 보면 알게 될것이다.
그럼 화이팅!
